ATC200空氣檢漏儀
產品簡介：
ATC200系列單通道檢漏儀
產品功能
AutoATC生產的單通道檢漏儀是一款高精度的檢測儀器，廣泛應用于汽車零部件、氣動液壓、醫療零部件、電子電器、家用電器、燃?xì)饩叩刃袠I(yè)的零部件泄漏檢測。
性能優點
1. 能快速設置充氣時間、保壓時間、測試時間
2. 合格、不合格自動判定，準確判斷產品的微漏、小漏和大漏
3. 實現自動化檢測，操作簡單，無需熟練工，節省人力
4. 無需干燥工位，改善工作環境，維護保養方便
5. 提高測試精度，泄漏定量化，減少不合格率，實現資料的統計分析
6. 實現無損檢測，安全可靠，非常適用于電子產品的測試
7. 該單通道檢漏儀實時顯示時間、泄漏動態曲線
8. 全功能的輸入、輸出接口，可實現對外部夾具的控制
9. 兼?zhèn)錃馀菰囼灩δ堋⑼獠繗飧卓刂乒δ?/span>
10. 三種測量機型可選擇：正壓機型、負壓機型和正負壓機型

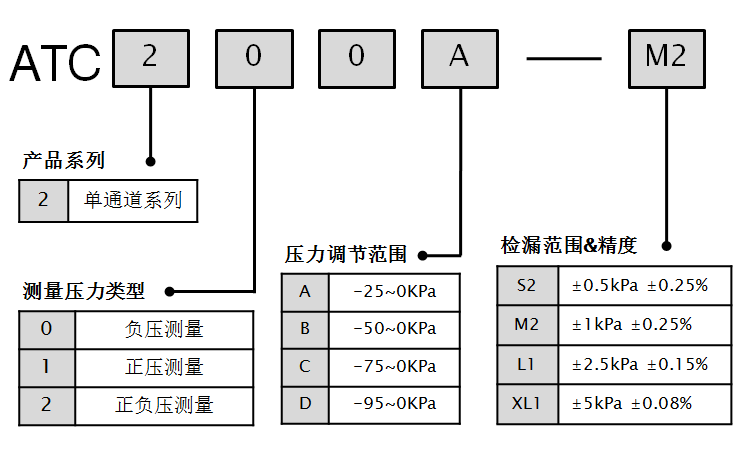

型號表示方法
技術參數
|
型號規格 |
ATC200 |
|
測量方式 |
負壓測量法 |
|
測量通道 |
1個通道檢漏 |
|
充氣壓力 |
壓力：-5~-100KPa(可選擇) 調壓方式：手動調節 分辨率：0.1Kpa 顯示精度：0.25% F.S |
|
差壓測量 |
泄漏測量單位：Pa、Pa/s、ml/min（sccm） 泄漏測試量程：±999.9Pa 泄漏分辨率：1Pa 測試精度：0.25%F.S |
|
時間設定 |
延遲時間：0.1-999.9sec 充氣時間：0.1-999.9sec 平衡時間：0.1-999.9sec 檢測時間：0.1-999.9sec 排氣時間：0.1-999.9sec |
|
外部控制 |
可控制外部氣缸 |
|
報警功能 |
合格/不合格報警輸出 |
|
輔助功能 |
氣泡檢漏功能，外部氣缸控制 |
|
通訊功能 |
RS485通訊，U盤數據轉存 |
|
環境溫度 |
0~40°C |
|
環境濕度 |
20~85%RH (不結露) |
|
電源電壓 |
AC 90~240V 50Hz |
|
壓力源 |
潔凈干燥的壓縮空氣 |
|
接口尺寸 |
Rc (PT1/8)”-6mm（配快速充氣連接器） |
|
功率 |
約50W |
機型訂購表
|
標準型號 |
調壓范圍 |
測量范圍 |
||||
|
輸出壓力 |
分辨率 |
精度 |
測量量程 |
分辨率 |
精度 |
|
|
ATC200A-S2 |
-25~0KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC200B-S2 |
-50~0KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC200C-M2 |
-75~0KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC200D-M2 |
-92~0KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
